吴俊辉同学等撰写的全息存储材料研究综述发表
随着大数据时代的到来，传统的存储技术已难以满足海量信息长期、安全、低成本保存的需求。同轴全息存储技术以其高存储密度、快速并行传输和高可靠性成为下一代光存储的有力竞争者。在众多存储材料中，菲醌掺杂的聚甲基丙烯酸甲酯（PQ/PMMA）光致聚合物因其体积收缩可忽略、成本低廉、厚度可控及具备偏振全息响应等优点而备受关注。同时利用 PQ/PMMA 材料的偏振敏感性，除了全息存储的多维复用还可以制备出高性能的偏振全息光学元件，这些元件能够同时对光场的振幅、相位和偏振态进行调控，这是传统\微纳光学元件难以实现的，无需精密加工，干涉曝光即可形成复杂结构；避免光刻、刻蚀等工艺，成本潜力巨大；可直接编码复杂的偏振信息和空间结构，未来有希望替代、补充传统\微纳偏振光学元件的使用。然而，材料有限的感光灵敏度、较低的偏振响应及欠佳的光学均匀性严重制约了其在高速记录及多维复用全息系统中的应用。 |
|
| 图1. 综述图形摘要 |
PQ/PMMA 材料的全息记录基于光致聚合与分子扩散的协同效应。对于传统全息在相干光形成的干涉亮区，光敏剂 PQ 吸收光子后跃迁至激发态，使得分子周围电子分布向顶端 C=O 基团发生转移，此时便能够与剩余 MMA 单体发生 [4 + 2] 环加成反应生成有折射率差异的光产物，同时也会夺取附近的 MMA 单体或 PMMA 链上的氢原子形成自由基，进而进一步引发附近的 MMA 单体与 PMMA 进行聚合反应，生成高折射率的聚合物接枝产物，但是这里因为 PQ 与 MMA 反应的结合能更低，在光反应中更占据主导地位。而在干涉暗区，光反应基本不发生。亮区和暗区之间形成的单体浓度梯度驱动 MMA 单体从暗区向亮区扩散，而亮区生成的大分子光产物则难以扩散。这种成分分布的空间差异导致了折射率的周期性调制，从而形成稳定的体全息光栅。 |
|

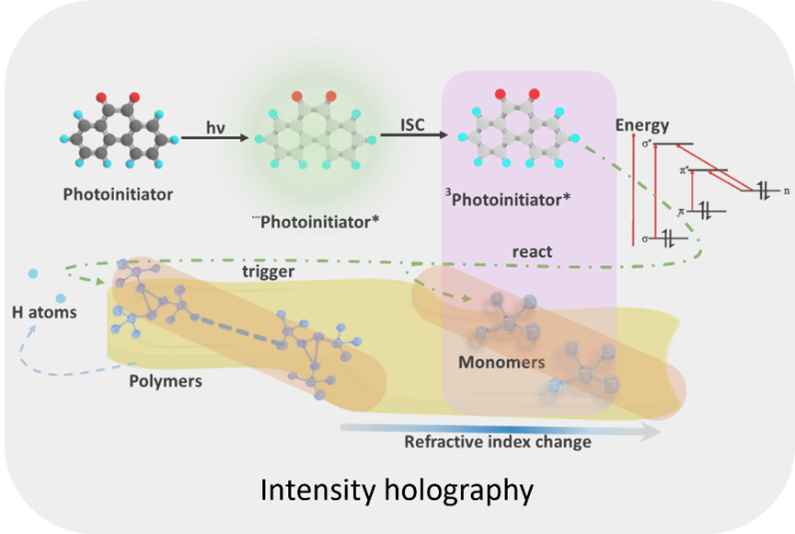

| 图2. 传统全息反应过程示意图 |
|

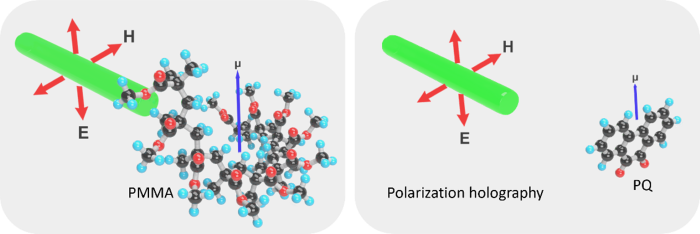

| 图3. 偏光响应示意图 |
对于偏光全息，至今尚未建立清晰明确的反应动力学模型，因为此时的干涉场没有强度的变化，折射率的变化主要依靠分子对于光的电场分量、磁场分量的响应，再通过光诱导聚集来形成折射率变化。这就对各组分分子的极性有一定的要求，在成型的PQ/PMMA中依据判断极性较强的部分为拥有着较大偶极矩的PQ与PMMA。与此同时在传统强度全息中的光反应依旧存在，PQ依旧会被激发并生成光产物，而新产生的物质极性会大大下降，所以往往在传统全息上有性能提升会伴随着偏光响应的进一步下降。 |

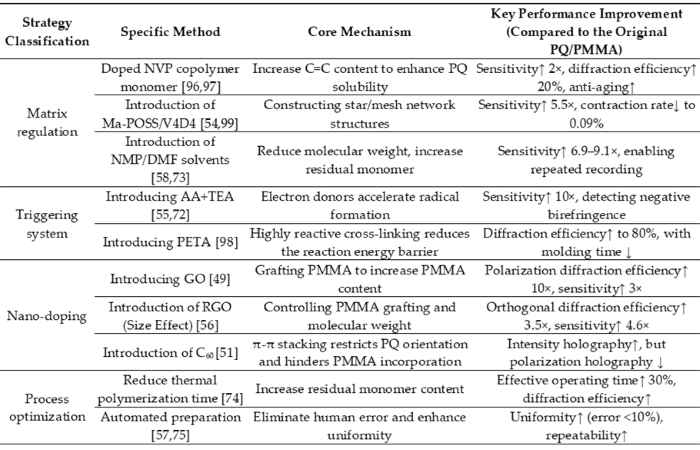

| 表1 提高 PQ/PMMA 材料主要性能的关键方法分类及核心改进机制 |
|
文章结合PQ/PMMA材料在传统强度全息及偏光全息背后所包含的微观物化机理综述了过去 5 年来提升 PQ/PMMA 光致聚合物全息性能的主要方法与策略，包括：通过引入共聚单体、设计星形或交联网络结构分子以调控聚合过程，利用优良溶剂调控聚合物基底分子量，进而提高剩余单体含量、提高 PQ 溶解度实现增强材料感光能力；利用纳米材料（如氧化石墨烯、富勒烯、RGO）进行改性以增强极化性能提高材料偏振响应程度，以及开发自动化制备平台提升材料光学均匀性与稳定性。此外，还探讨了利用材料暗反应特性优化复用存储效果的策略。通过对这些研究进展的系统梳理，本文旨在为开发适用于同轴全息存储的高性能 PQ/PMMA 光致聚合物提供理论依据和技术参考。 |
|

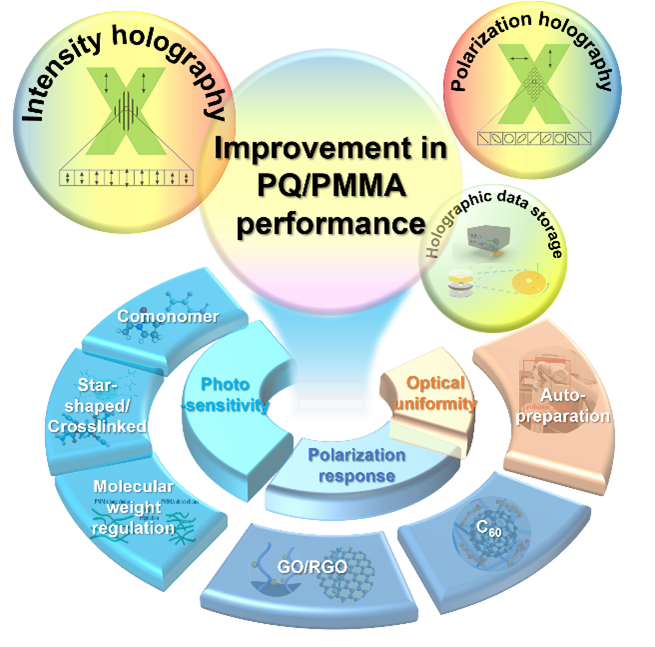

| 图4. PQ/PMMA主要改进方法示意图 |
为了提升PQ/PMMA光致聚合物在同轴全息存储中的性能，研究者们发展了一系列卓有成效的策略，显著提升了PQ/PMMA材料的性能，使其更接近实用化要求，更深入地揭示了材料微观结构与宏观全息性能之间的内在联系。通过引入NVP、AA、NMP、DMF等共聚单体或溶剂，有效提高了剩余单体含量并突破了PQ的溶解度限制；通过掺杂GO、RGO、C60等纳米材料，不仅提高了分散性，还利用其独特的物理化学性质（如吸附、π-π作用、自由基引发）调控了聚合物微结构，从正反面证实了PQ/PMMA材料的偏振响应源头是PMMA；通过引入TEA、POSS、PETA等高效引发剂或交联剂，构建了星形或网状大分子结构，加速了光反应并抑制了体积收缩。此外，自动化制备平台的建立解决了材料的重复性问题，而对暗反应的利用则为系统层面的性能优化提供了新思路。 |
上述研究成果以“Methods and Strategies for Enhancing the Performance of PQ/PMMA Photopolymers for Holographic Data Storage”为题，发表在多学科数字出版机构（Multidisciplinary Digital Publishing Institute）主办的英文期刊《Polymers》, Vol.18, No.9, 1053(30p) (2026)上。 论文的相关链接：https://doi.org/10.3390/polym18091053 |
|
(2026.04.26)
